一、特點與使用范圍

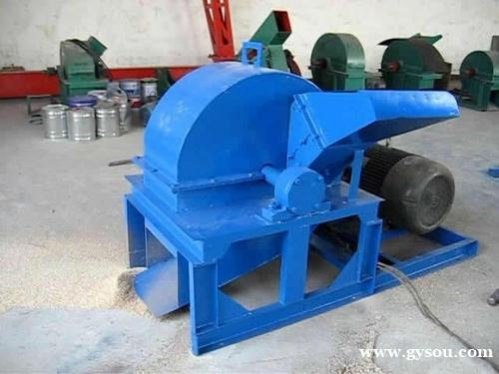

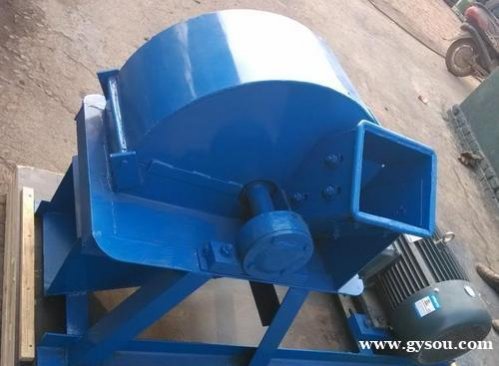

秸稈粉碎機操作方便、體積小、占地少、省工省電、自動喂料、連續生產、產量高。全自動切草機，只需二人操作、為您節約大批勞動力。一機可同時適用所有秸稈類物料同時進行粉碎。本機采用P LC控制系統，使設備運行狀態更加穩定，本機采用自動加油潤滑。該機粉碎效果可根據用戶要求，調整原料的長短尺寸。
本大型粉碎機設備廣泛應用于稻草、棉稈、小麥稈、牧草、豆稈、玉米秸稈等農作物粉碎。是農作物秸稈類揉絲的首選粉碎設備。玉米秸稈粉碎后的物料供應：大型畜牧業養殖飼料、大型生物質電廠發電、大型制碳廠等。
二、主要技術參數
|
型號 |
H L 300 |
H L 250 |
|
主電機功率 |
55/45 |
45/37 |
|
喂料電機（kw） |
5.5 |
4 |
|
主軸轉數（r/min） |
1600 |
1600 |
|
喂料倉轉數（r/min） |
3-5 |
3-5 |
|
進料長度 |
3 |
2.5 |
|
一次粉碎長度 |
5-8 |
5-8 |
|
二次粉碎長度 |
3-5 |
3-5 |
|
料倉容積(M 3) |
8 |
7.5 |
|
單軸粉碎產量（t/h） |
10-15 |
8-10 |
|
雙軸粉碎產量（t/h） |
8-10 |
5-8 |
三、安全使用要求
1、機器與動力連接時必須安裝防護罩，作業時不準打開防護罩或?qū)⑹稚烊朕D(zhuǎn)動處，以免造成人身事故。
2、粉碎機工作時動力以皮帶連接。皮帶的松緊度必須合適，過松或過緊都會對動力和機器造成發熱，縮短皮帶壽命。
3、抓草機或人工喂料時，工作者要站在機器的側面，喂料工具勿碰撞或擠壓轉動箱。
4、啟動時檢查一下機器的轉向，空轉運行1-2分鐘無誤后方可進行工作。如有異常立即停止檢查，必須排除原因后方可投料工作。
5、出現故障時要立即停機，按本說明第六項《一般故障及排除方法》檢查及排除。
6、使用機器之前，必須仔細閱讀產品說明書。
7、開機前應檢查各種關鍵部位連接件是否牢固，用手轉動皮帶輪檢查旋轉部件有無卡死、碰撞、摩擦等現象。
8、喂料口堵塞時，把物料倉內物料排凈后停機，把堵塞的物料清除后空轉運行1-2分鐘后繼續工作。
9、嚴禁鐵器、石器等雜物混入待粉碎物料。
10、工作場所應通風，嚴禁吸煙及清除易燃易爆等物品。
11、不得隨意加大或減小動力，以免損壞機器或動力，不準隨意提高主軸轉速，以免損壞機器部件飛出傷人。
12、工作時老人、小孩、酒后人員等嚴禁操作機器，未滿16歲青少年及未掌握飼草粉碎機操作規程的人員不得單獨作業。
二、安裝要求
把電機裝上隨機皮帶輪放置電機架，掛上皮帶調整好松緊，將電機防護罩安裝好，固定電機四角螺栓。開機試電機轉向，與機殼標識方向一致后方可工作。
注意：開機前必須檢查各部位的螺栓緊固情況后可開機，空轉運行2-3分鐘后可工作，本粉碎機采用P LC控制系統電控箱內線路和電子元器件非專業人員不得更改或維修。
四、操作與調整
1、粉碎機固定在水泥地面上要平穩牢固，如經常變動工作地點破碎機和電動機要安裝在角鋼制成的機座上。
2、粉碎機工作前操作人員應仔細檢查物料，防止金屬石塊等硬物進入物料倉引發事故。
3、粉碎機啟動前先檢查運轉是否靈活正常，機殼內有無碰撞現象，轉子的旋轉方向是否正確，電機及破碎機潤滑是否良好。
4、粉碎機啟動后先空轉運行2-3分鐘，無異常后投料工作。
5、粉碎機不要經常更換皮帶輪，以防轉數過高或過低。
6、粉碎機送料時，若發現有雜聲，軸承與溫度過高或向外噴料等現象，應立即停機檢查，排除故障。
7、粉碎機在停機前先停止送料，待機器內物料排除干凈后，再切斷電源停機。
8、粉碎機在工作300小時后，須清洗軸承，更換機油。
五、一般故障及排除方法
|
故障現象 |
故障原因 |
排除方法 |
|
電機啟動困難 |
1、電線直徑太小 2、電機缺項 |
1、用線直徑根據電機的型號選配 2、待電線連接好正常后再啟動 |
|
電機物理溫度太高 |
1、電機缺相運轉 2、長期超負荷運轉 |
1、檢查電源，保持三相平衡 2、適當控制喂入量 |
|
機器發生強烈震動 |
1、錘片安裝錯誤 2、個別錘片卡住沒有甩開 3、軸承損壞 4、底角不平，轉子與軸承托板傾斜度過大 |
1、按錘片排列圖安裝 2、使錘片轉動靈活 3、更換同型號正品軸承 4、底角吊調平，重新調整轉子與托板的角度。 |
|
破碎室內有金屬敲擊聲 |
1、有金屬、石塊等硬物進入機體 2、機內零件損壞或脫離 |
1、停機后檢出硬物 2、停機檢查后，修復或更換 |
|
軸承過熱 |
1、潤滑不良 2、皮帶過緊 3、軸承座內黃油過多 4、軸承損壞 |
1、加注鋰基脂3號黃油 2、調整到合適程度 3、工作100小時恢復正常 4、更換同型號正品軸承 |
|
皮帶發熱 |
1、三角帶太松 2、三角帶磨細 |
1、調節到松緊適宜 2、更換新三角帶 |
六、安裝要求
1、錘片、銷軸、風葉不可自制，以防失重?fù)p壞整機。
2、運轉100小時要用黃油槍加注一次高速黃油Z L—3（鋰基脂3#），公司常年供應切不可加注其它油脂，以免損壞軸承。
3、運轉中發現震動、聲音異常要立即停機檢查，如軸承損壞，及時更換同型號正品軸承。
4、經常檢查錘片，銷軸，銷釘，風葉及風葉螺絲，磨損嚴重及時更換。
