系統的結構組成及工作流程：
烘干機全套系統由三大部分組成：供熱系統、熱交換系統和通風除塵系統。供熱系統部分采用熱風爐技術，熱力充足、傳熱效果好、結構簡單；熱交換系統即為三層烘干滾筒，筒體內揚料板交錯排列成螺旋形，反復揚撒物料，熱交換效率極高；通風除塵系統即需配備除塵器，由于礦渣物料顆粒細、密度輕，干燥后在負壓狀態下，易被氣流帶走，導致流體介質發生變化，且含塵氣體水份較大，防止被引風系統吸出排入大氣造成資源浪費及環境污染，由除塵器統一收塵。改系統工作流程如下：濕物料由供料裝置進入三層滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此達到干燥效果，完成干燥過程。排出的含塵濕氣經過除塵設備統一收塵。、

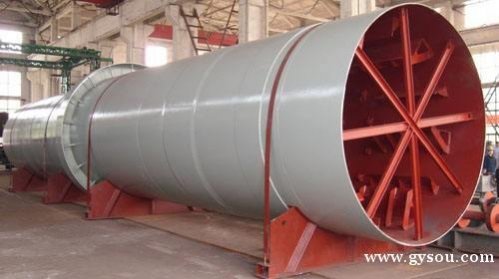

滾筒烘干機是一種處理大量物料的干燥器，一般適用于顆粒狀物料，也可用部分摻入干物料烘干粘性膏狀物料或含水量較高的物料。主要用于選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料。如：磷肥、硫銨、尿素、草酸、重鉻酸鉀、丙酸鈣、活性白土、磁粉、石墨、氯化鋇、硅藻土；礦產品：高爐礦渣、煤、電石渣、金屬粉、膨潤土、鋁土礦、錳礦、硫鐵礦、石灰石、泥炭、石墨、活性炭、鋯英粉（鋯英砂）、礫石；生物質材料：秸稈、牧草、樹葉、酒糟、木薯渣、紅薯渣、藥渣、活性淤泥等多種物料。

烘干機的優點：
1.干燥工藝先進，采用的是高溫快速干燥技術，由于物料在氣流中高度分散，烘干機設備顆粒表面積可干燥均勻，傳熱系數大，熱效率高，干燥強度大。
2.高速攪拌干燥與氣流干燥相結合，可以將粘性物料充分分散，大大地提高了物料與熱介質的接觸面積，有利于干燥。
3.結構合理簡單，采用刮料裝置，有效避免物料粘壁的現象。
4.占地面積小，方便建造和維修工作，適用范圍廣、操作簡單、運轉穩定。
5.烘干設備機體上部設有高濕物料返流層，氣流干燥喊叫設攪拌器，以物料能夠干燥均勻徹底。
